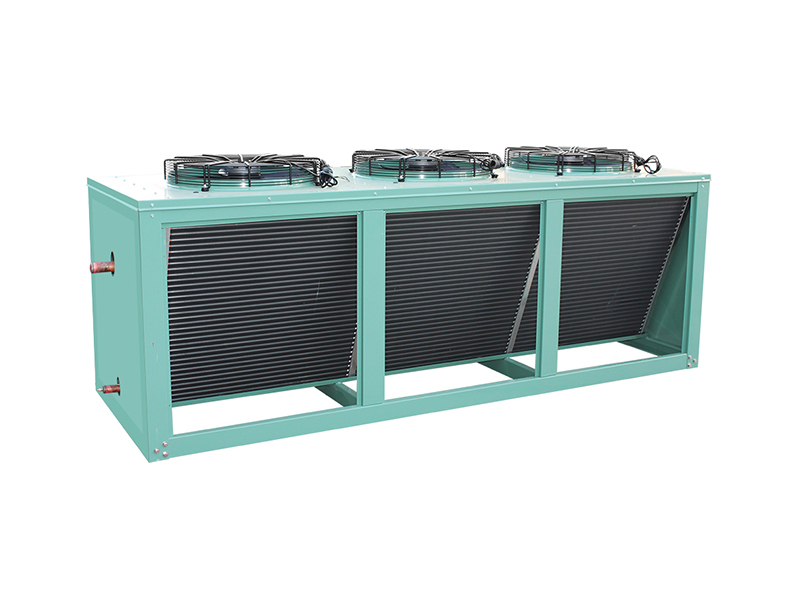

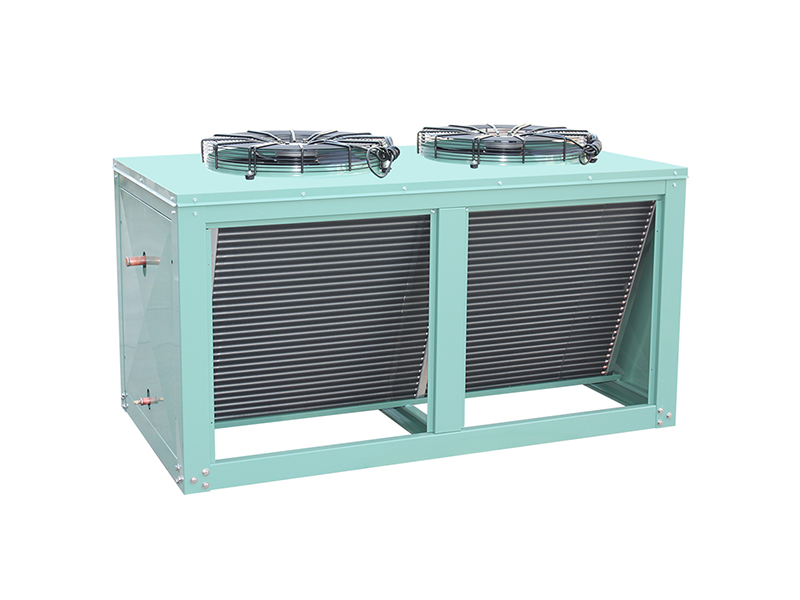

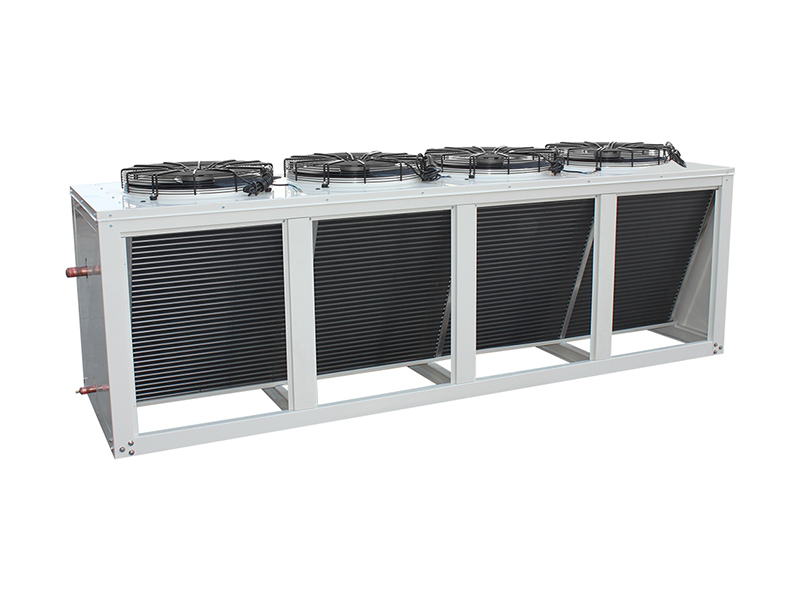

FNV-luftkyld kondensor är specifikt utformad som en värmespridningsanordning för kylutrustning med hjälp av kylmedel som Freon. Den använder luftkonvektion för att sprida värmen som frisätts av kylmediet under kondensationsprocessen, vilket säkerställer den normala driften av kylsystemet. Kondensorn har hög lufttäthet, vilket inte säkerställer något läckage under högt tryck. Den är utrustad med en extern rotorfläkt, som fungerar med lågt brus.
Huvudtekniska parametrar för FNV-luftkyld kondensor
Modelll | Värmeväxlingskapacitet (KW) | Kylarea (㎡) | Fläkt | ||||
Enntal | Bladdiameter (mm) | Luftvolym (m³/h) | Kraft (W) | Spänning (v) | |||
FNV-25.6/80 | 24.6 | 80 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-27.5/90 | 27.5 | 90 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-31.0/100 | 31 | 100 | 2 | 500 | 2x6600 | 2x460 | 380 |
FNV-34.4/120 | 34.4 | 120 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-44.2/155 | 44.2 | 155 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-55.8/185 | 55.8 | 185 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-61.6/200 | 61.6 | 200 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-67.4/220 | 67.4 | 220 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-73,9/240 | 73.9 | 240 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-81.5/265 | 81.5 | 265 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-92.4/300 | 92.4 | 300 | 3 | 600 | 3x10600 | 3x860 | 380 |
FNV-108.7/350 | 108.7 | 350 | 4 | 600 | 3x10600 | 4x860 | 380 |
FNV-123.7/400 | 123.7 | 400 | 4 | 600 | 4x10600 | 4x860 | 380 |

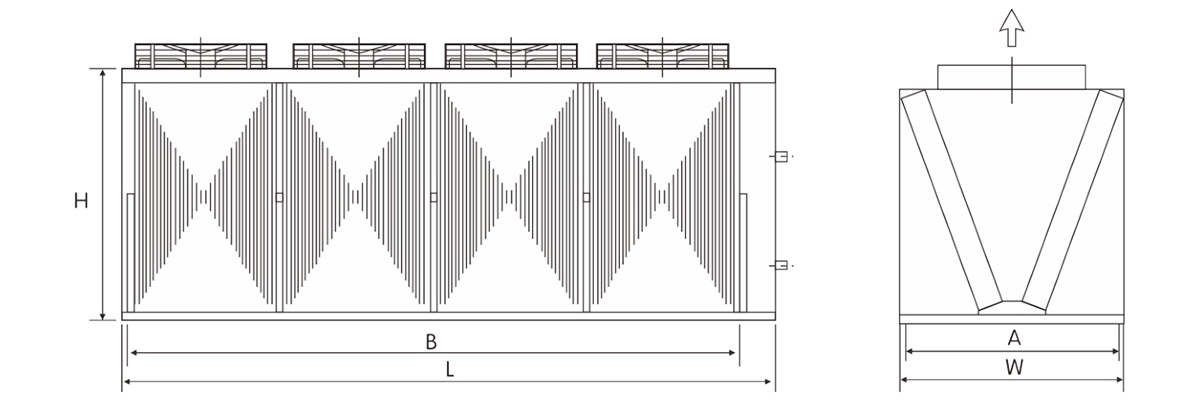

Utseende och installationsdimensioner av FNV-luftkyld kondensor
Model | L | H | W | A | B | Inlet Pipe (φmm) | Outlet Tube (φmm) |
FNV-25.6/80 | 1180 | 610 | 840 | 760 | 1080 | φ25 | φ19 |
FNV-27.5/90 | 1300 | 610 | 840 | 760 | 1180 | φ25 | φ19 |
FNV-31.0/100 | 1420 | 615 | 840 | 760 | 1230 | φ25 | φ19 |
FNV-34.4/120 | 1470 | 745 | 860 | 780 | 1300 | φ28 | φ19 |
FNV-44.2/155 | 1660 | 850 | 920 | 800 | 1500 | φ32 | φ22 |
FNV-55.8/185 | 1900 | 850 | 920 | 800 | 1730 | φ32 | φ25 |
FNV-61.6/200 | 1900 | 940 | 955 | 820 | 1730 | φ32 | φ25 |
FNV-67.4/220 | 2240 | 850 | 920 | 800 | 1900 | φ32 | φ25 |
FNV-73,9/240 | 2240 | 940 | 955 | 820 | 2030 | φ32 | φ22 |
FNV-81.5/265 | 2450 | 940 | 955 | 820 | 2280 | φ32 | φ28 |
FNV-92.4/300 | 2740 | 940 | 955 | 820 | 2550 | φ35 | φ28 |
FNV-108.7/350 | 3080 | 940 | 955 | 820 | 2670 | φ42 | φ32 |
FNV-123.7/400 | 2880 | 940 | 1030 | 890 | 2660 | φ42 | φ32 |
