Nedan finns en teknisk uppdelning av hur evaporativa kondensorer arbete:
■ Grundläggande arbetsprincip
Evaporativa kondensorer avvisar värme genom att kombinera luftkylning med vattenavdunstning. Till skillnad från standardkondensorer som enbart förlitar sig på förnuftig värmeöverföring, utnyttjar de latent värmeabsorption under vattenavdunstning.

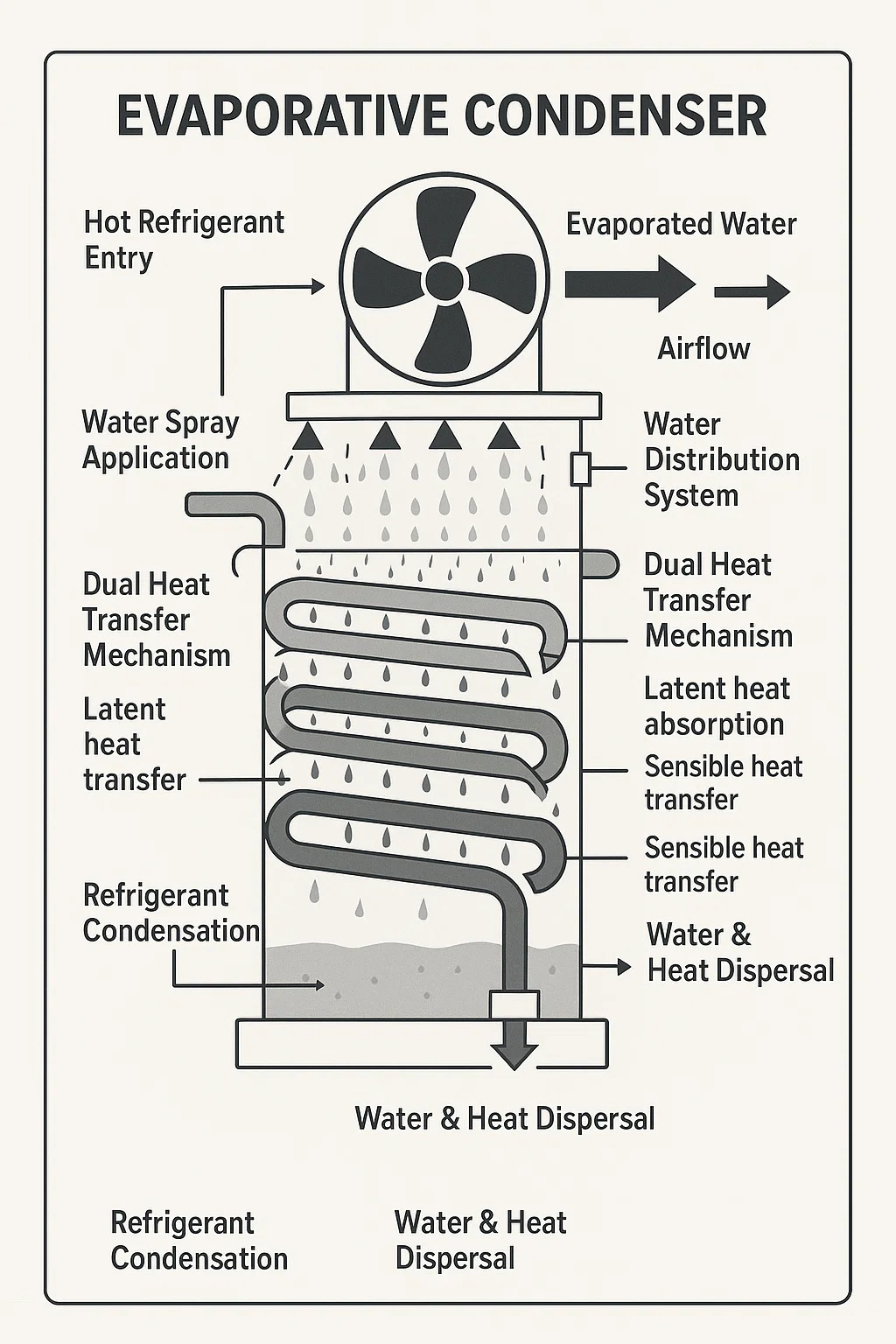

■Steg-för-steg-drift
▸Varmt köldmedium
Het högtrycksånga från kompressorn kommer in i kondensorns lindade slang.
▸Applicering med vattenspray
En pump sprutar vatten kontinuerligt över utsidan av kylmedieslingorna.
Vatten täcker rörytor och bildar en tunn film.
▸Tvingad luftflödesinteraktion
Fläktar drar omgivande luft genom det våta spolpaketet.
Luftflöde påskyndar avdunstning av vattenfilm på spolarna.
▸Dubbel värmeöverföringsmekanism
Latent värmeabsorption: Energi från köldmedieångan överförs till vatten, vilket orsakar avdunstning.
Känslig värmeöverföring: Luftflödet leder bort restvärme från köldmedium och oförångat vatten.
▸Köldmediekondensation
Värmeförlust gör att köldmedieånga kondenserar till högtrycksvätska inuti slingorna.
▸Vatten & värmespridning
Avdunstat vatten kommer ut som ånga i frånluften.
Icke förångat vatten samlas i en sump för återcirkulation.
■Nyckelsystemkomponenter
Coil Bundle: Köldmedieinnehållande rör (koppar/rostfritt stål).
Vattendistributionssystem: Spraymunstycken, pumpar och sumptank.
Fläktar: Inducerat drag (toppmonterade) eller forcerat drag (sidomonterade).
Drifteliminatorer: Förhindra att vattendroppar rinner ut med frånluften.
■Kritiska effektivitetsfaktorer
▸Wet-bulb temperaturberoende
Kondenseringstemperaturen närmar sig omgivande våt-bulb-temperatur (inte torr-bulb), vilket möjliggör lägre huvudtryck än luftkylda enheter.
▸Vattenkvalitetshantering
Beläggning från hårt vatten minskar värmeöverföringen – kräver kemisk behandling/avhärdning.
Avtappningsventiler styr mineralkoncentrationen.
▸Frysskydd
Glykoltillsatser eller avloppssystem förhindrar vinterisskador.
■ Verkliga fellägen
▸Försummade underhållskonsekvenser
Tilltäppta munstycken → Ojämn vattenfördelning → Torra fläckar → Överhettning av köldmediet.
Avlagringar → Isolerade slangar → 30 % effektivitetsförlust.
Legionellatillväxt i obehandlade vattenbrunnar.
▸Luftflödesbegränsningar
Damm/skräp som blockerar spolar eller fläktblad → Minskad avdunstning → Kompressoröverbelastning.
▸Varför detta inte är en "evaporator"
Förångare absorberar värme (t.ex. AC-batteri inomhus).
Evaporativa kondensorer avvisar värme (utomhusfunktion).
